| ELEMENTI DELLA STRUTTURA DEL TELAIO |
| Struttura tubolare reticolare, leggera e resistente |
| Pneumatici: 175.70.R13 (2) |
| Ruota di scorta (1) |
| Terza ruota o Jockey per brevi movimentazioni e manovre (1) |
Sospensione indipendente per ogni ruota. Grande corsa e flessibilità variabile.
Oscillazione smorzata. |
| Freni di grande sezione indipendenti dal veicolo trainante |
| Freno di stazionamento |
| Impianto elettrico di illuminazione conforme alle direttive CE |

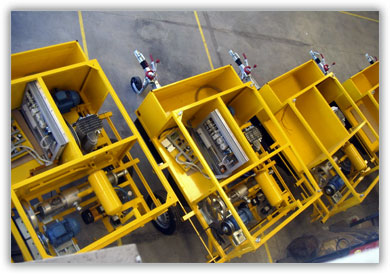

La macchina è suddivisa in singoli scomparti, separati tra di loro per differenziare ogni zona e
per proteggere gli elementi al loro interno. |
Sportelli con chiusura doppia (con chiave e di sicurezza) per accedere a ogni scomparto
della macchina (4) |
| Porta doppia per scomparto elettrico |
Cassetti di grandi dimensioni chiusi a chiave nella parte anteriore in basso per riporre
elementi ausiliari e utensili (2) |
| Cassetto anteriore in alto per ruota di scorta, tubi, ecc. (1) |
| Golfari per caricare e sollevare la macchina con una gru (4) |
| MATERIALI E FINITURE |
Inox: tutti gli elementi a contatto con acqua, additivi chimici e in genere soggetti a forti
corrosioni |
Alluminio ad alta resistenza: tutti gli elementi che possono essere alleggeriti.
Si riduce così il peso totale della macchina |
Struttura tubolare in acciaio al carbonio. Trattamento anticorrosione: sgrassaggio,
fosfatazione, essiccazione e verniciatura con essiccazione al forno. Colore giallo RAL 1003.
Con tutto ciò si ottiene una lunga durata e resistenza agli agenti esterni: sole, pioggia, polvere,
acqua, vento, ecc.. |
| ELEMENTI MECCANICI |
Pompa di calcestruzzo
cellulare |
Tipo DGF speciale per boiacche. Pressione massima 25 bar. Limitata nella macchina a 14 bar. Con variatore di portata. |
|
| Pompa di dosaggio dell’acqua |
Costruita in acciaio inox. Controllata tramite microprocessore dal quadro comandi. Lettura sul display LCD. |
|
Pompa di dosaggio dell’
additivo chimico |
Costruita in polimeri speciali per additivi chimici. Controllata dallo stesso microprocessore e con lo stesso display della pompa dell’acqua. |
|
| Compressore dell'aria |
Pressione 15 bar. Limitata nella macchina a 10,5 bar. Portata regolabile dal quadro comandi. La pressione di lavoro si regola automaticamente. |
|
| Mescolatore |
Costruito in acciaio inox. Capacità di 500 l. Produce boiacche omogenee senza grumi e con poca acqua; R: 60/100. |
|
| ELEMENTI DI PROTEZIONE MECCANICA |
| Filtro purificatore aria compressore |
| Filtro protezione pompa acqua |
| Filtro protezione pompa agente schiumogeno |
| Griglia protettiva pompa calcestruzzo cellulare |
| ELEMENTI DI SICUREZZA MECCANICA |
| Valvola di scarico aria compressa |
| Valvola di sicurezza serbatoio aria |
| Valvola sicurezza compressore |
| Valvola antiritorno della boiacca al compressore |
| Valvola doppio antiritorno della boiacca alla pompa |
| ELEMENTI DI SICUREZZA ELETTRICA |
| Protezione da correnti di fuga a terra (30 mA) |
| Protezione da cortocircuiti in tutte le linee |
| Protezione da sovraccarico di motori |
| Manovra e segnalazione in bassa tensione: 24 V |
| Protezione da senso di rotazione errato dei motori |
| Protezione da guasto di fase |
| Interruttore di disinserimento generale |
| Arresto di emergenza |
| ELEMENTI DI REGOLAZIONE E SEGNALAZIONE |
| Regolatore della portata dell'aria (sul quadro comandi) |
| Dosatore d’acqua sul display LCD (regolazione a intervallo di 1 litro) |
| Dosatore dell'additivo chimico sul display LCD (regolazione 10 ml) |
| Regolatore della portata di pompaggio |
| Segnalazione tensione (220-380 V) |
| Segnalazione senso di rotazione errato |
| Segnalazione guasto di fase |
| Segnalazione funzionamento motori |
| Segnalazione sovraccarico motori |
| Segnalazione acustica mancanza di additivo chimico |
| Manometro della pressione di pompaggio |
| ELEMENTI DI AZIONAMENTO |
| Pulsante start-stop compressore |
| Pulsante start-stop pompa calcestruzzo |
| Pulsante start-stop mescolatore |
| Selettore stop-automatico pompa additivo |
| Selettore stop-quadro-telecomando pompa calcestruzzo |
